Tìm Hiểu Tủ Điện Thang Máy Gia Đình: Cấu Tạo, Nguyên Lý Hoạt Động
Trong cấu trúc vận hành của một hệ thống thang máy gia đình hiện đại, nếu động cơ máy kéo được ví như trái tim cung cấp lực chuyển động, cabin là cơ thể bảo vệ người dùng, thì hệ thống tủ điện điều khiển chính là bộ não trung tâm chỉ huy toàn bộ hoạt động. Việc hiểu rõ cấu tạo kỹ thuật, nguyên lý hoạt động cũng như các phương án phân loại tủ điện sẽ giúp chủ đầu tư đưa ra những quyết định lựa chọn thông minh nhất cho ngôi nhà của mình.
Nhận thức rõ tầm quan trọng cốt lõi của thiết bị này, MILANO Elevator luôn ưu tiên tư vấn các giải pháp cấu hình tủ điện thông minh, tích hợp nhiều tính năng an toàn tiên tiến nhằm đảm bảo sự vận hành êm ái tuyệt đối và tuổi thọ lâu dài cho công trình của bạn. Bài viết dưới đây sẽ cung cấp cho bạn những kiến thức chuyên môn sâu sắc nhất về hệ thống tủ điện điều khiển thang máy gia đình cập nhật mới nhất.
Khái Niệm Chung Về Tủ Điện Thang Máy
Tủ điện thang máy (hay còn gọi là tủ điều khiển) là bộ phận trung tâm quản lý, xử lý tín hiệu và điều phối toàn bộ hoạt động cơ điện của hệ thống thang máy. Thiết bị này có sự đa dạng lớn về mặt kích thước và cấu hình kỹ thuật tùy thuộc vào loại thang phục vụ (thang gia đình, thang tải khách cao tầng hay thang tải hàng hóa công nghiệp), công nghệ điều khiển áp dụng và dải công suất của động cơ máy kéo.
Đối với dòng thang máy gia đình tiêu chuẩn, tủ điện thường được thiết kế tối giản, nhỏ gọn nhất có thể để không chiếm dụng diện tích mặt sàn sinh hoạt chung. Thông thường, tủ điện có kích thước khá gọn gàng, chiều cao dao động khoảng 1m, chiều rộng khoảng 30cm đến 40cm và chiều sâu khoảng 20cm đến 30cm, dễ dàng bố trí tại các vị trí kỹ thuật khuất hoặc tích hợp gọn gàng ngay bên trong giếng thang đối với các dòng thang không phòng máy thế hệ mới.
Nguyên Lý Hoạt Động Của Hệ Thống Điều Khiển Trung Tâm
Cơ chế vận hành của tủ điện thang máy diễn ra theo một quy trình vòng lặp liên tục, khép kín và đòi hỏi độ chính xác cơ điện tử cực kỳ khắt khe:
- Tiếp nhận tín hiệu đầu vào: Khi hành khách nhấn nút gọi tầng ở bên ngoài cửa tầng hoặc nhấn nút chọn tầng bên trong cabin, một tín hiệu điện tử sẽ ngay lập tức được gửi về bộ vi xử lý trung tâm đặt bên trong tủ điện.
- Xử lý và tính toán dữ liệu: Bộ vi xử lý (CPU hoặc PLC) tiếp nhận thông tin, tính toán vị trí hiện tại của cabin, chiều di chuyển ưu tiên và xác định phương án di chuyển tối ưu nhất để đưa cabin đến đích nhanh chóng.
- Phát lệnh điều khiển chuyển động: Sau khi đưa ra phương án xử lý, bộ điều khiển trung tâm truyền lệnh đến bộ biến tần. Bộ biến tần có nhiệm vụ thay đổi tần số và dòng điện cấp cho động cơ máy kéo để động cơ quay, kéo cabin di chuyển.
- Kiểm soát và phản hồi hành trình: Trong suốt quá trình cabin chạy, hệ thống ray dẫn hướng, cảm biến hành trình và cảm biến dừng tầng liên tục gửi tín hiệu phản hồi ngược lại tủ điện để bộ vi xử lý điều chỉnh tốc độ chạy mượt mà, giảm tốc dần và định vị điểm dừng tầng chính xác đến từng milimet, phối hợp nhịp nhàng với rơ le điều khiển để mở cửa cabin an toàn cho người dùng bước ra.
Vai Trò Cốt Lõi Của Tủ Điện Trong Quá Trình Vận Hành Thang Máy
Tủ điện điều khiển đóng vai trò quyết định đến tính an toàn, độ bền bỉ và chất lượng trải nghiệm của hành khách khi sử dụng thang máy:
- Kiểm soát toàn diện hành trình di chuyển: Đảm bảo cabin luôn chạy đúng hướng, dừng đúng tầng và xử lý chính xác nhiều lệnh gọi tầng cùng một lúc mà không xảy ra hiện tượng xung đột dữ liệu.
- Điều chỉnh tốc độ êm ái: Nhờ có bộ biến tần, dòng điện được điều chỉnh tăng dần khi khởi động và giảm dần khi sắp dừng tầng, giúp triệt tiêu hoàn toàn cảm giác rung giật, hẫng hụt hay ù tai khó chịu cho người đứng bên trong cabin, đặc biệt là người già và trẻ nhỏ.
- Kích hoạt các tính năng an toàn chủ động: Tủ điện liên tục giám sát mạng lưới cảm biến an toàn xung quanh giếng thang và cabin. Nếu phát hiện các tình huống lỗi như quá tải trọng, kẹt cửa, cabin chạy vượt tốc, mất pha hoặc sụt áp nguồn điện lưới, tủ điện sẽ ngay lập tức ngắt lệnh hoạt động và kích hoạt phanh cơ khí khẩn cấp để bảo vệ người dùng.
- Quản lý nguồn năng lượng dự phòng: Khi xảy ra sự cố mất điện đột ngột, tủ điện thông minh sẽ tự động kích hoạt bộ lưu điện (UPS) và hệ thống cứu hộ tự động (ARD) để cấp nguồn điện dự phòng cho động cơ nhỏ, đưa cabin về tầng gần nhất và mở cửa giải thoát hành khách ra ngoài an toàn.
- Tiết kiệm năng lượng tối đa: Việc ứng dụng các bo mạch vi xử lý thông minh 32-bit thế hệ mới giúp tối ưu hóa lượng điện năng tiêu thụ, kiểm soát hoạt động của hệ thống đèn led, quạt thông gió trong cabin (tự động tắt khi không có người sử dụng), giúp giảm thiểu chi phí tiền điện hàng tháng cho gia đình.

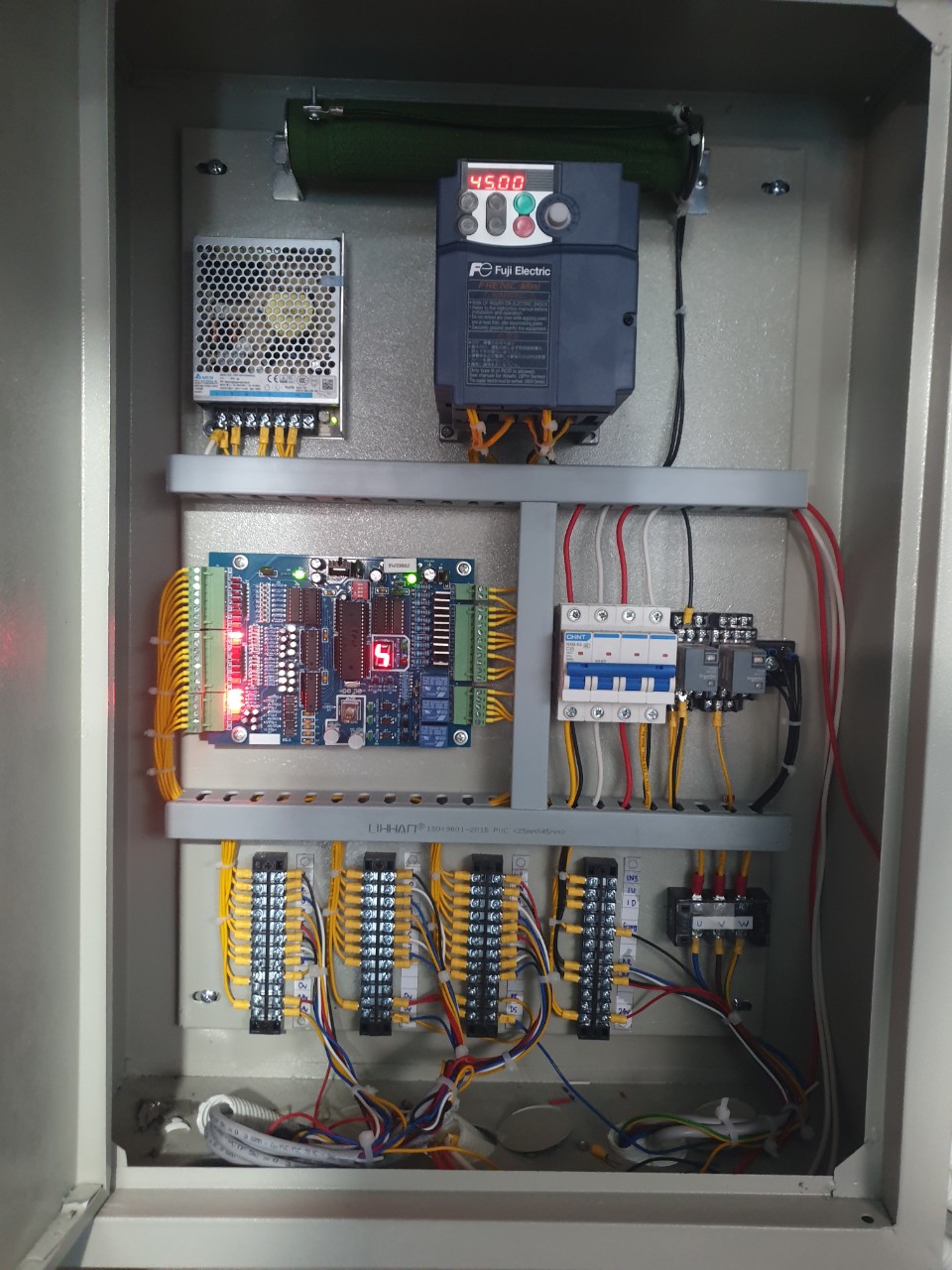

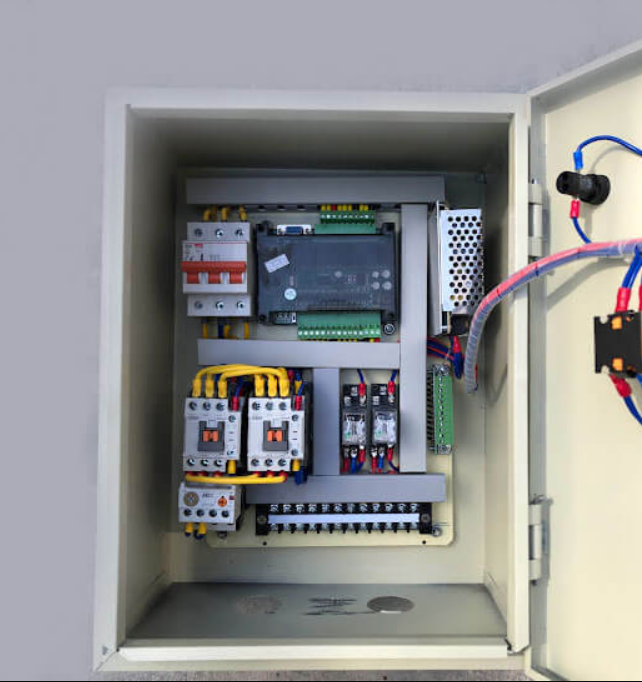

Cấu Tạo Chi Tiết Các Linh Kiện Bên Trong Tủ Điện
Một hệ thống tủ điện điều khiển tiêu chuẩn được cấu thành từ các cụm thiết bị điện tử tinh vi kết hợp thiết bị đóng ngắt công nghiệp liên kết đồng bộ với nhau:
- Bộ điều khiển trung tâm (CPU hoặc PLC): Được ví như bộ não chỉ huy tối cao, chứa các chương trình lập trình điều khiển logic để tiếp nhận, xử lý thông tin tín hiệu gọi tầng và đưa ra các mệnh lệnh vận hành tương ứng cho toàn bộ thiết bị chấp hành.
- Bộ biến tần (Inverter): Đây là thiết bị chuyên trách điều chỉnh tốc độ của động cơ máy kéo bằng cách thay đổi tần số nguồn điện cấp cho động cơ. Sự có mặt của biến tần chất lượng cao quyết định đến độ êm ái khi thang khởi động hoặc dừng tầng.
- Contactor (Khởi động từ) và Rơ le: Nhóm thiết bị đóng ngắt dòng điện công suất lớn, chịu trách nhiệm kết nối hoặc ngắt nguồn điện trực tiếp cấp cho động cơ và phanh điện từ của thang máy theo lệnh từ CPU.
- Bộ bảo vệ mất pha, ngược pha: Đảm bảo hệ thống tủ điện và động cơ không bị cháy hỏng khi nguồn điện lưới 3 pha cấp vào nhà bị lỗi pha hoặc đảo lộn thứ tự pha đột ngột trong quá trình sử dụng.
- Hệ thống cầu chì và Aptomat (CB): Bảo vệ toàn bộ mạch điện điều khiển và mạch động lực khỏi các sự cố chập cháy, đoản mạch hoặc quá dòng điện ngoài tầm kiểm soát.
- Bộ biến áp điều khiển: Thực hiện nhiệm vụ hạ điện áp lưới (220V hoặc 380V) xuống các mức điện áp thấp hơn như 24V, 110V để cấp nguồn điện một chiều ổn định cho hệ thống bo mạch điện tử, nút bấm tầng, đèn cabin và chuông báo hoạt động an toàn, tránh nguy cơ rò rỉ điện gây nguy hiểm.
Phân Loại Tủ Điện Thang Máy Phổ Biến Trên Thị Trường Hiện Nay
Tùy thuộc vào đặc thù kết cấu công trình, nhu cầu sử dụng thực tế và mức ngân sách đầu tư, gia chủ có thể cân nhắc lựa chọn các dòng tủ điện dựa trên ba phương thức phân loại cốt lõi sau:
Phân Loại Theo Mục Đích Sử Dụng Thực Tế
- Tủ điện thang máy gia đình: Thiết kế siêu nhỏ gọn, ưu tiên các tính năng tiết kiệm năng lượng, thân thiện với nguồn điện sinh hoạt gia đình và tích hợp sẵn đầy đủ các tính năng cứu hộ tự động khi mất điện.
- Tủ điện thang máy tải khách công cộng: Cấu hình mạnh mẽ sử dụng các bộ vi xử lý tốc độ cao để quản lý đồng thời nhiều lệnh gọi tầng phức tạp tại các tòa nhà cao tầng, chung cư, khách sạn lớn có lưu lượng người di chuyển liên tục.
- Tủ điện thang máy tải hàng hóa nặng: Ưu tiên kết cấu khung vỏ tủ dày dặn chống va đập, hệ thống contactor chịu tải dòng lớn để đóng ngắt các động cơ công suất lớn phục vụ việc nâng hạ hàng hóa nặng tại các kho bãi, nhà xưởng công nghiệp.
Phân Loại Theo Nguồn Gốc Xuất Xứ
- Tủ điện nhập khẩu nguyên chiếc: Được lắp ráp và đồng bộ hóa 100% tại các nhà máy lớn ở nước ngoài của các thương hiệu danh tiếng. Sản phẩm có tính đồng bộ hoàn hảo, độ bền vượt trội nhưng có giá thành tương đối đắt đỏ và thời gian chờ nhập khẩu linh kiện thay thế lâu hơn khi phát sinh sự cố.
- Tủ điện liên doanh (lắp ráp trong nước): Sử dụng các linh kiện cốt lõi như bộ biến tần, bo mạch vi xử lý chính nhập khẩu từ các thương hiệu hàng đầu thế giới, kết hợp quy trình đấu nối, lập trình hoàn thiện trực tiếp tại Việt Nam bởi các kỹ sư lành nghề. Dòng tủ này mang lại hiệu quả kinh tế cực tốt, chi phí mềm hơn rất nhiều và cực kỳ thuận tiện trong khâu bảo trì, thay thế thiết bị do nguồn vật tư thay thế luôn sẵn có trên thị trường.
Vị Trí Bố Trí Tủ Điện Tối Ưu Cho Từng Kết Cấu Nhà Ở
Phương án bố trí tủ điện có liên quan trực tiếp đến bản vẽ thiết kế kiến trúc giếng thang của ngôi nhà:
- Đối với dòng thang máy có phòng máy: Tủ điện được đặt nằm gọn gàng bên trong không gian phòng kỹ thuật riêng biệt được xây dựng phía trên cùng của giếng thang. Vị trí này rất thuận lợi cho công tác bảo trì hằng tháng, kiểm tra kỹ thuật định kỳ của thợ lắp đặt.
- Đối với dòng thang máy không phòng máy: Đây là giải pháp hoàn hảo cho các ngôi nhà phố, nhà cải tạo bị giới hạn chiều cao xây dựng. Tủ điện điều khiển được các kỹ sư thiết kế tối giản, đặt gọn gàng ngay sát mép cửa tầng trên cùng hoặc bố trí ẩn khéo léo bên trong lòng giếng thang mà hoàn toàn không làm phát sinh thêm bất kỳ diện tích sử dụng nào của ngôi nhà.
MILANO Elevator Cung Cấp Giải Pháp Tủ Điện Thang Máy An Toàn Và Tối Ưu
Hệ thống tủ điện điều khiển thực sự đóng vai trò là mạch máu điều phối toàn bộ sự sống và tính an toàn của chiếc thang máy gia đình. Việc thấu hiểu chi tiết về cấu tạo cấu thành, công nghệ truyền động và lựa chọn một đơn vị thi công uy tín như MILANO Elevator đồng hành sẽ giúp gia đình bạn sở hữu một phương tiện di chuyển êm ái, tiện lợi, bền bỉ dài lâu suốt vòng đời công trình.
Hãy liên hệ với MILANO Elevator ngay hôm nay qua hotline để nhận được sự tư vấn chuyên sâu, khảo sát đo đạc hiện trạng công trình trực tiếp và lên phương án bản vẽ hố thang hoàn toàn miễn phí cho tổ ấm yêu thương của bạn!
